| मात्रा: | |
|---|---|

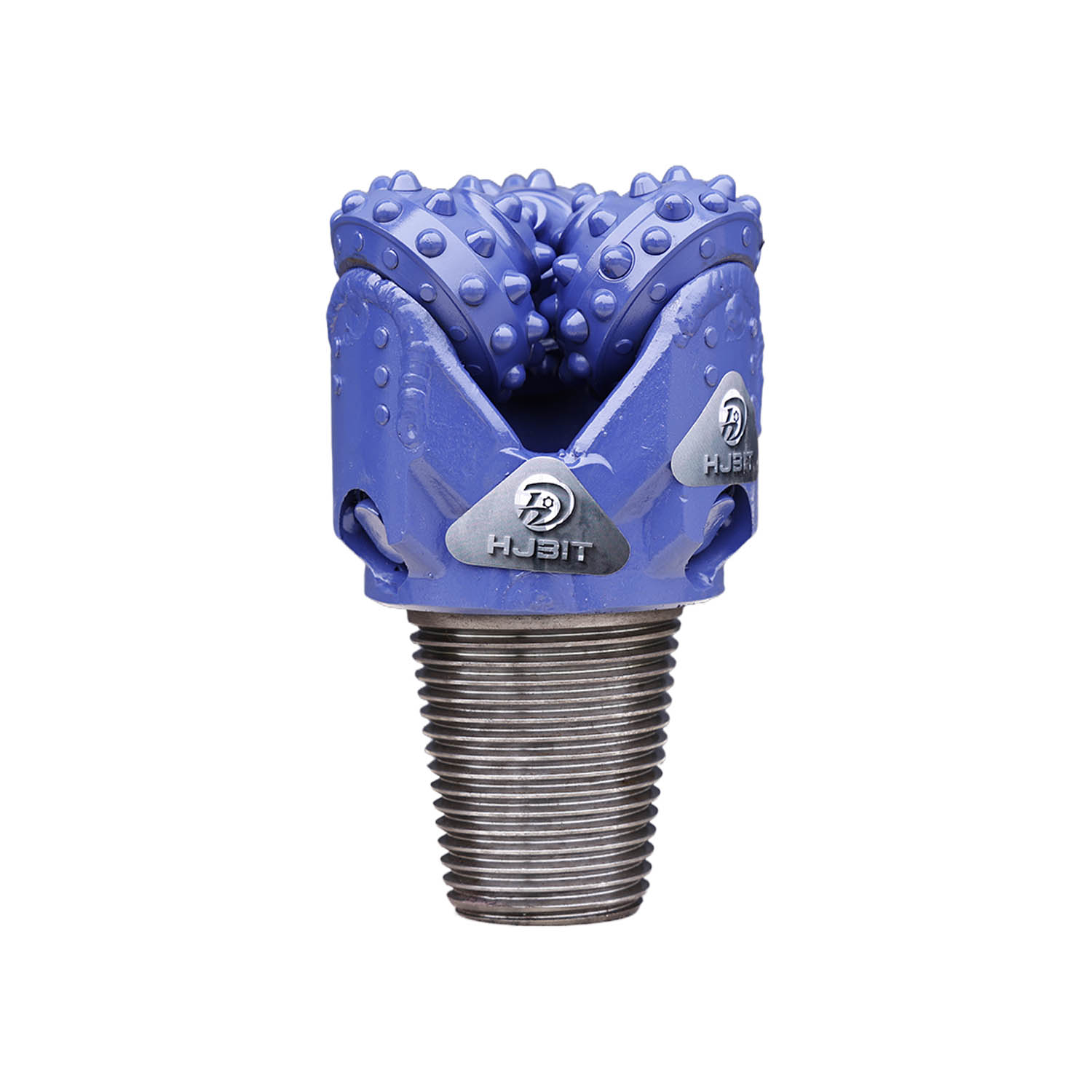

ट्रिकोन बिट्स उन्नत रॉक-ब्रेकिंग टूल हैं जो ड्रिलिंग संचालन में व्यापक रूप से उपयोग किए जाते हैं। उनकी उच्च दक्षता, स्थिरता और अनुकूलनशीलता उन्हें विभिन्न संरचनाओं में तेजी से ड्रिलिंग के लिए आदर्श बनाती है। IADC637 ट्रिकोन बिट वर्तमान में बाजार पर उपलब्ध सबसे कुशल, किफायती और बहुमुखी ड्रिलिंग टूल में से एक है।
हेंगजी बिट स्पेक | IADC कोड 637 |  | |
व्यास | 4 3/4 '(120 मिमी) | ||
दाँत प्रकार | टीसीआई | ||
बेरिंग के प्रकार | रबर सील असर | ||
संचलन प्रकार | कीचड़ का तरल पदार्थ | ||
धागा संबंध | 2 7/8 एपीआई रेग पिन | ||
नोक | नहीं | ||
गेज संरक्षण | उपलब्ध | ||
शर्टटेल संरक्षण | उपलब्ध | ||
परिचालन मानक | |||
आरपीएम (आर/मिनट) | 80-40 | ||
Wob (kn) | 0.5-1.2 | ||
वाटर वेल ड्रिलिंग : नरम से मध्यम संरचनाओं के लिए सिलवाया गया , यह बिट विविध भूवैज्ञानिक स्थितियों में कुशल ड्रिलिंग सुनिश्चित करता है, जिससे यह पानी की अच्छी परियोजनाओं के लिए आदर्श है।
तेल और गैस अन्वेषण : भूवैज्ञानिक वातावरण की एक विस्तृत श्रृंखला में भरोसेमंद प्रदर्शन प्रदान करता है, जिससे यह तेल और गैस अन्वेषण संचालन के लिए एक मजबूत विकल्प बन जाता है।
क्षैतिज दिशात्मक ड्रिलिंग (एचडीडी) : एचडीडी परियोजनाओं के लिए एकदम सही , विभिन्न और जटिल ड्रिलिंग स्थितियों की मांगों को पूरा करने के लिए उच्च दक्षता और स्थायित्व प्रदान करना।
भूतापीय अच्छी तरह से ड्रिलिंग : जियोथर्मल ड्रिलिंग के लिए इंजीनियर , सॉफ्ट रॉक संरचनाओं में लगातार और विश्वसनीय प्रदर्शन की पेशकश करते हुए , सफल संचालन सुनिश्चित करता है।
हार्ड फॉर्मेशन ड्रिलिंग : सैंडस्टोन लिमस्टोन डोलोमाइट हार्ड जिप्सम , , और , संगमरमर , जैसे अत्यधिक संपीड़ित संरचनाओं को संभालने में सक्षम , सबसे कठिन ड्रिलिंग वातावरण में असाधारण प्रदर्शन प्रदान करते हैं।

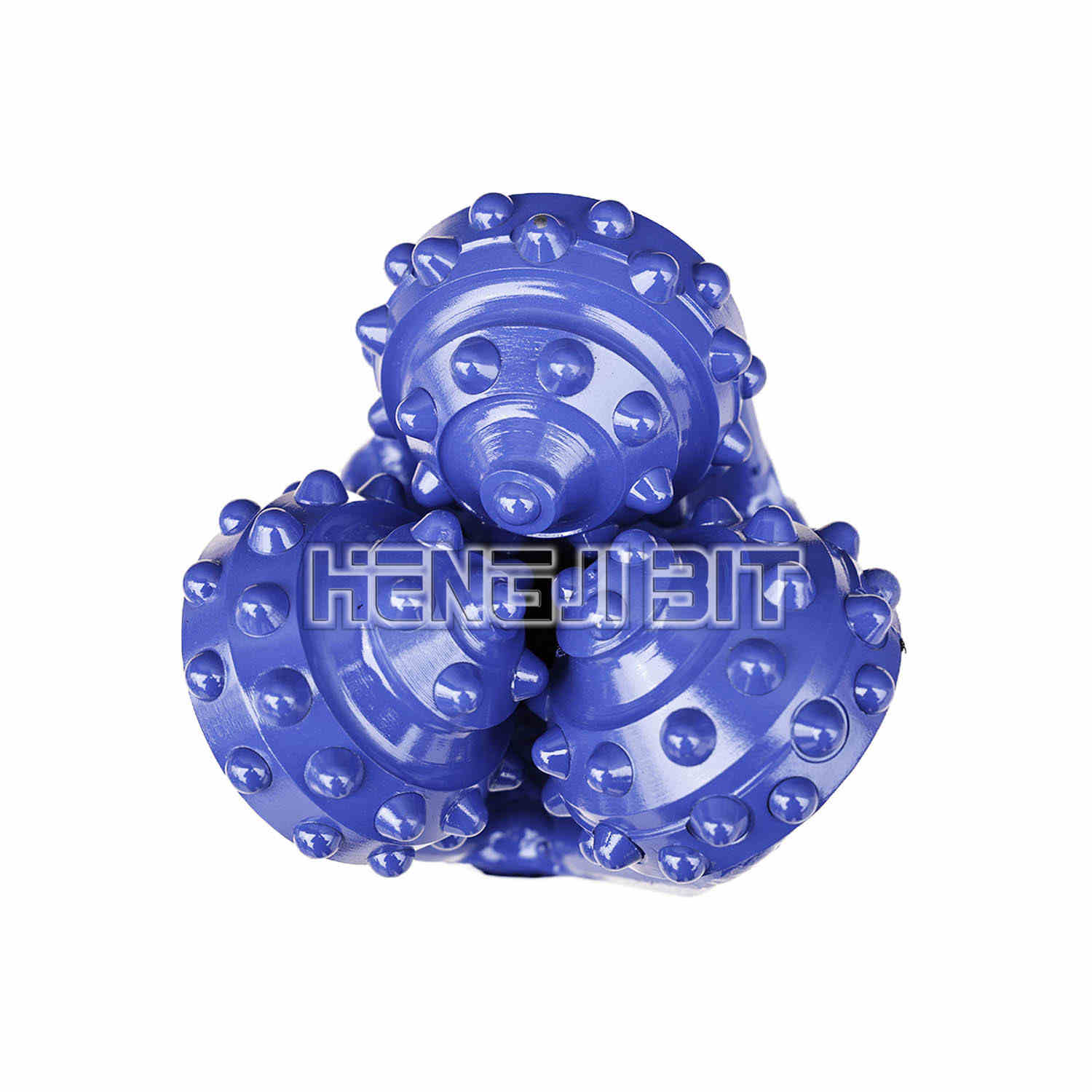

ट्रिकोन बिट्स में आमतौर पर शंकु, बीयरिंग, पानी के मार्ग और नलिका होते हैं। मुख्य फ़ंक्शन रोटेशन और दबाव के माध्यम से रॉक टूटना है। शंकु दांतों को काटने के साथ जड़ा हुआ है जो बारी -बारी से अच्छी तरह से संपर्क करते हैं, प्रभावी रूप से पहनने और ड्रिलिंग दक्षता में सुधार करते हैं। ट्रिकोन बिट्स को शंकु की संख्या से वर्गीकृत किया जाता है: सिंगल, डबल, ट्रिपल और मल्टीपल, ट्रिकोन बिट्स के साथ उनके अच्छे संतुलन और उच्च ड्रिलिंग दक्षता के कारण सबसे आम है।
असर प्रणाली बिट का एक महत्वपूर्ण घटक है, आमतौर पर रोलिंग या स्लाइडिंग बीयरिंग का उपयोग करता है। शंकु शाफ्ट के साथ असर आंतरिक दौड़ संभोग, स्थिरता सुनिश्चित करता है और उच्च गति वाले रोटेशन के दौरान प्रतिरोध पहनता है। बिट लॉकिंग सिस्टम, जिसमें बॉल लॉकिंग और थ्रस्ट बीयरिंग शामिल हैं, शंकु को सुरक्षित करते हैं और अक्षीय भार का सामना करते हैं।
हेंगजी लोकप्रिय मॉडल | ||
बिट आकार | IADC कोड | एपीआई कनेक्शन |
4 1/2 '' (114.3 मिमी) | 115 117 127 217 417 437 517 515 537 535 615 637 | 2 3/8 एपीआई रेग |
4 3/4 '' (120.7 मिमी) | 115 117 127 217 417 437 517 515 537 535 637 | 2 7/8 एपीआई रेग |
5 1/2 '' (139.7 मिमी) | 115 117 127 217 417 437 517 515 537 535 637 | 3 1/2 एपीआई रेग |
5 7/8 '' (149 मिमी) | 115 117 127 217 417 437 517 515 537 535 637 635 | 3 1/2 एपीआई रेग |
6 '' (152 मिमी) | 115 117 127 217 417 437 517 515 537 535 637 635 737 837 | 3 1/2 एपीआई रेग |
6 1/2 '' (165 मिमी) | 115 117 127 217 417 437 517 515 537 535 617 627 637 737 | 3 1/2 एपीआई रेग |
6 3/4 '' (171 मिमी) | 115 117 127 217 417 437 517 515 537 535 617 627 637 737 | 3 1/2 एपीआई रेग |
7 1/2 '' '(190 मिमी) | 115 117 127 217 417 437 517 515 537 535 617 615 627 637 737 | 4 1/2 एपीआई रेग |
7 7/8 '' (200 मिमी) | 115 117 127 217 417 437 517 515 537 535 617 627 637 737 837 | 4 1/2 एपीआई रेग |
8 1/2 '' (215.9 मिमी) | 115 117 127 217 417 437 517 515 537 617 627 637 737 837 | 4 1/2 एपीआई रेग |
8 3/4 '' (222.3 मिमी) | 115 117 127 217 417 437 517 515 537 535 617 627 637 737 837 | 4 1/2 एपीआई रेग |
9 5/8 '' '(244.5 मिमी) | 115 117 127 217 417 437 517 537 617 627 637 635 737 837 | 6 5/8 एपीआई रेग |
9 7/8 '' '(250.8 मिमी) | 115 117 127 137 217 417 437 517 537 535 617 627 637 737 837 | 6 5/8 एपीआई रेग |
11 5/8 '' (295.3 मिमी) | 115 117 127 217 417 437 517 537 535 617 627 637 737 837 | 6 5/8 एपीआई रेग |
12 1/4 '' (311.1 मिमी) | 115 117 127 217 417 437 517 537 535 617 627 637 737 837 | 6 5/8 एपीआई रेग |
14 3/4 '' (374.7 मिमी) | 115 117 127 217 417 437 517 537 535 617 627 637 737 837 | 7 5/8 एपीआई रेग |
15 1/2 '' (393.7 मिमी) | 115 117 127 217 417 437 517 537 535 617 627 637 737 837 | 7 5/8 एपीआई रेग |
17 1/2 '' (444.5 मिमी) | 115 117 127 217 237 417 437 517 515 537 535 617 637 635 | 7 5/8 एपीआई रेग |
20 '' (508 मिमी) | 115 117 127 217 237 437 517 515 537 535 637 635 | 7 5/8 एपीआई रेग |
22 '' (558.8 मिमी) | 115 117 127 217 437 517 515 537 535 637 635 737 837 | 7 5/8 एपीआई रेग |
24 '' (509.6 मिमी) | 115 117 127 217 437 517 515 537 535 637 635 737 837 | 7 5/8 एपीआई रेग |
