दिशात्मक ड्रिलिंग में छेद स्ट्रेटनेस को बढ़ाने के लिए डिज़ाइन किया गया, इस चीन-निर्मित स्टेबलाइजर में 35% कम स्टिक-स्लिप कंपन के लिए 4 सर्पिल ब्लेड (30 ° कोण) है। टंगस्टन कार्बाइड हार्डफैसिंग के साथ 4140 मिश्र धातु स्टील से बना, यह क्वार्ट्ज-समृद्ध संरचनाओं में पहनने का विरोध करता है और 4-6 'छेदों में पीडीसी और ट्रिकोन बिट्स दोनों का समर्थन करता है। 1.2 मीटर लंबाई और G2.5 डायनेमिक बैलेंस ग्रेड विचलित कुओं (20 ° -60 ° झुकाव) में स्थिर संचालन सुनिश्चित करता है, जबकि हल्के डिजाइन (28 किग्रा) ट्रिपिंग दक्षता में सुधार करता है।
विशिष्ट संरचनाओं के लिए सिलवाया ब्लेड पिच, पूर्ण सामग्री ट्रेसबिलिटी, और गैर-उत्पादक समय को कम करने के लिए 30-दिन की प्रदर्शन वारंटी।
| मात्रा: | |
|---|---|

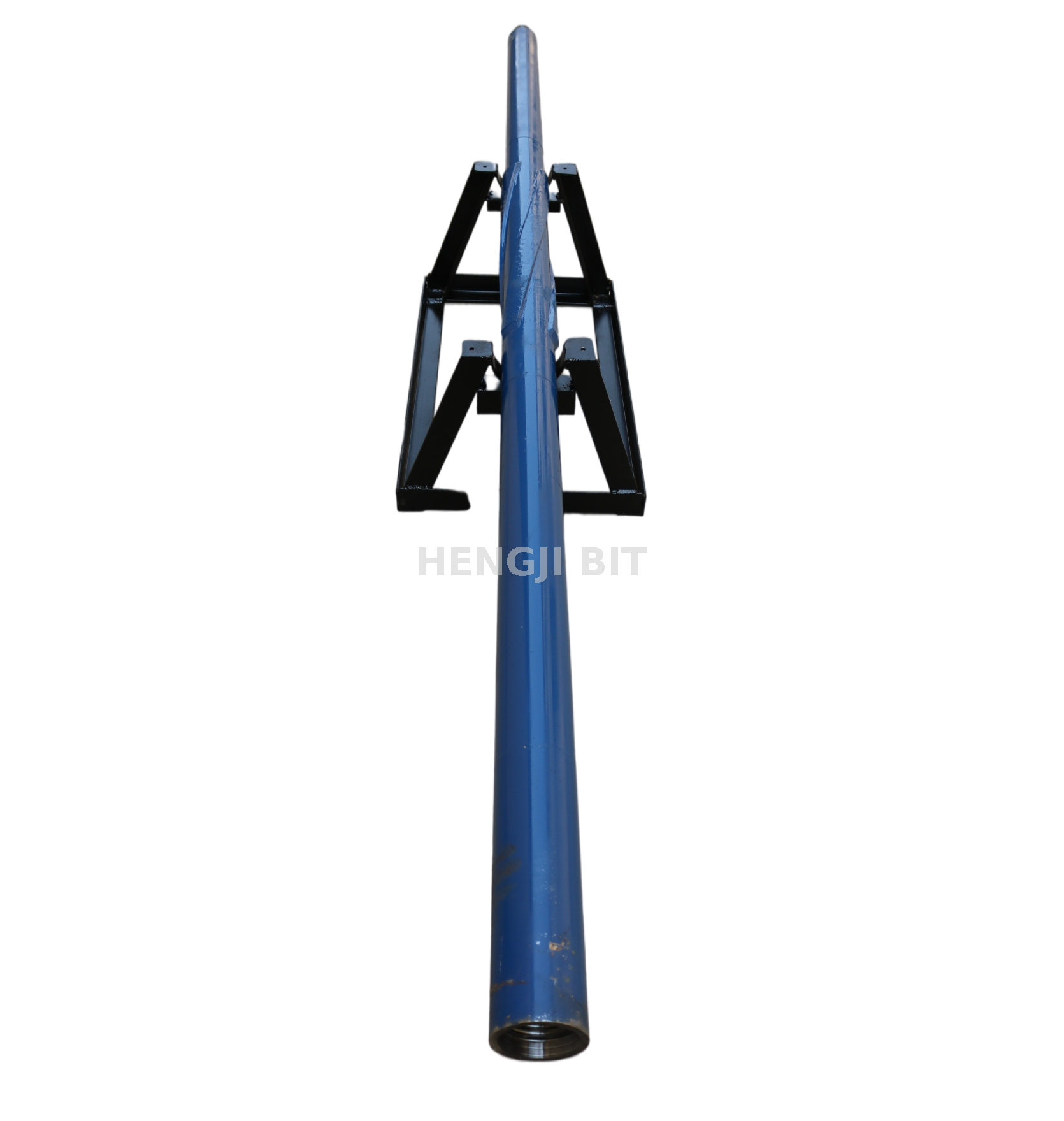

4 1/8 '' (104.8 मिमी) सर्पिल ब्लेड ड्रिलिंग स्टेबलाइजर को छेद स्ट्रेटनेस को बढ़ाने और दिशात्मक ड्रिलिंग में कंपन को कम करने के लिए डिज़ाइन किया गया है, जिसमें 30 ° सर्पिल कोण के साथ 4 उच्च शक्ति वाले मिश्र धातु ब्लेड की विशेषता है। शरीर (एपीआई 5 डीपी थ्रेड) 4140 मिश्र धातु स्टील (एचआरसी 38-42) से बना है, टंगस्टन कार्बाइड हार्डफैसिंग पर ब्लेड किनारों (55hrc) पर अपघर्षक पहनने का विरोध करने के लिए। इसका सेंट्रलाइज़र व्यास (102 मिमी) 4 1/2 '' ड्रिल पाइप के लिए इष्टतम निकासी प्रदान करता है, जबकि 1.2 मीटर लंबाई प्रभावी पार्श्व स्थिरीकरण सुनिश्चित करती है। डायनेमिक बैलेंस ग्रेड (G2.5) 150-250 आरपीएम ऑपरेटिंग रेंज में हार्मोनिक कंपन को कम करता है।
30 ° सर्पिल ब्लेड कोण में बेहतर टॉर्क ट्रांसफर के माध्यम से स्टिक-स्लिप आवृत्ति को 35% तक कम कर देता है, जैसा कि टॉर्सनल वाइब्रेशन टेस्ट (एएसटीएम डी 4065) द्वारा मान्य किया गया है
15 मिमी ब्लेड की मोटाई और 80 मिमी रिक्ति संतुलन कटिंग निकासी निकासी (500 gpm क्षमता) और पार्श्व समर्थन (कठोरता 20kn/m), 20 ° -60 ° विचलन कुओं के लिए आदर्श
परिमित तत्व विश्लेषण (FEA) अनुकूलित ब्लेड प्रोफ़ाइल सीधे-ब्लेड डिजाइनों की तुलना में गुंजयमान आवृत्ति को 25% तक कम कर देता है
ब्लेड टिप्स पर प्लाज्मा-ट्रांसफर एआरसी (पीटीए) हार्डफैसिंग (डब्ल्यूसी -12CO) क्वार्ट्ज-समृद्ध संरचनाओं में घर्षण प्रतिरोध को 50% तक बढ़ाता है, पहनने की दर <0.1 मिमी/100 मीटर के साथ
30μM क्रोमियम-प्लेटेड बॉडी खारे पानी की मिट्टी (3.5% NaCl) में जंग का विरोध करता है, 1000-घंटे के नमक स्प्रे टेस्ट (ASTM B117) को पारित करता है
ब्लेड जड़ों पर 8 मिमी पट्टिका त्रिज्या तनाव एकाग्रता को 30%तक कम कर देती है, उच्च आवृत्ति कंपन वातावरण में थकान विफलता को रोकती है
दोनों रोलर कोन और पीडीसी बिट्स के साथ 4-6 'होल आकारों में, दोनों ऊर्ध्वाधर (टेक्सास बार्नेट शेल) और क्षैतिज (उत्तरी सागर चाक) अनुप्रयोगों में फील्ड-सिद्ध दोनों के साथ संगत
28 किग्रा लाइटवेट डिज़ाइन इसी तरह के स्टेबलाइजर्स की तुलना में हुक लोड को 10% तक कम कर देता है, ट्रिपिंग की गति में 15% तक सुधार
कस्टम ब्लेड पिच (25 ° -35 °) गठन के आधार पर उपलब्ध, क्लाइंट-विशिष्ट ड्रिलिंग डायनेमिक्स मॉडलिंग के माध्यम से अनुकूलित,
लैमिनेटेड शेल फॉर्मेशन में दिशात्मक ड्रिलिंग (जैसे, 45 ° बिस्तर विमानों के साथ ईगल फोर्ड शेल)
इंटरबेडेड सैंडस्टोन/मडस्टोन अनुक्रमों में क्षैतिज अच्छी तरह से ड्रिलिंग 0.5 °/30 मीटर झुकाव नियंत्रण की आवश्यकता होती है
ग्रेनाइट घुसपैठ में भूतापीय अन्वेषण के लिए स्लिम होल ड्रिलिंग (4-6 '')
नरम-तलछट घाटियों में बोरहोल ओवैलिटी (> 5%) को सही करने के लिए संचालन
ब्लेड वियर इंडिकेटर : रंग-कोडित वियर स्केल के साथ बदली टंगस्टन कार्बाइड बटन (10 मिमी व्यास), ट्रिपिंग के दौरान त्वरित दृश्य निरीक्षण को सक्षम करना
थ्रेड प्रोटेक्टर : स्टील इंसर्ट के साथ हेवी-ड्यूटी प्लास्टिक कैप (एचडीपीई, यूवी-स्टेबिलाइज्ड), एपीआई कल्पना 5CT थ्रेड प्रोटेक्शन आवश्यकताओं को पूरा करें
संरेखण उपकरण : लेजर-निर्देशित डिवाइस (सटीकता ° 0.1 °) सटीक स्टेबलाइजर पोजिशनिंग के लिए दिशात्मक विधानसभाओं में बेंड सब्सर के सापेक्ष
इंजीनियरिंग अनुकूलन : इष्टतम कंपन नियंत्रण के लिए क्लाइंट-प्रदान किए गए वेलबोर डेटा (जैसे, डॉगल गंभीरता, कीचड़ गुण) का उपयोग करके सिलवाया ब्लेड ज्यामिति
सामग्री ट्रेसबिलिटी : रासायनिक संरचना, गर्मी उपचार रिकॉर्ड, और यांत्रिक गुणों (तन्यता, प्रभाव) सहित पूर्ण सामग्री परीक्षण रिपोर्ट (एमटीआर)
प्रदर्शन की गारंटी : स्वतंत्र तृतीय-पक्ष परीक्षण कम उछाल के कारण 10% तेज आरओपी दिखाता है, 30-दिन के प्रदर्शन वारंटी द्वारा समर्थित है
लागत दक्षता : विस्तारित सेवा जीवन (200+ घंटे) स्टेबलाइजर प्रतिस्थापन के लिए ट्रिपिंग को कम करके गैर-उत्पादक समय (एनपीटी) को कम करता है
