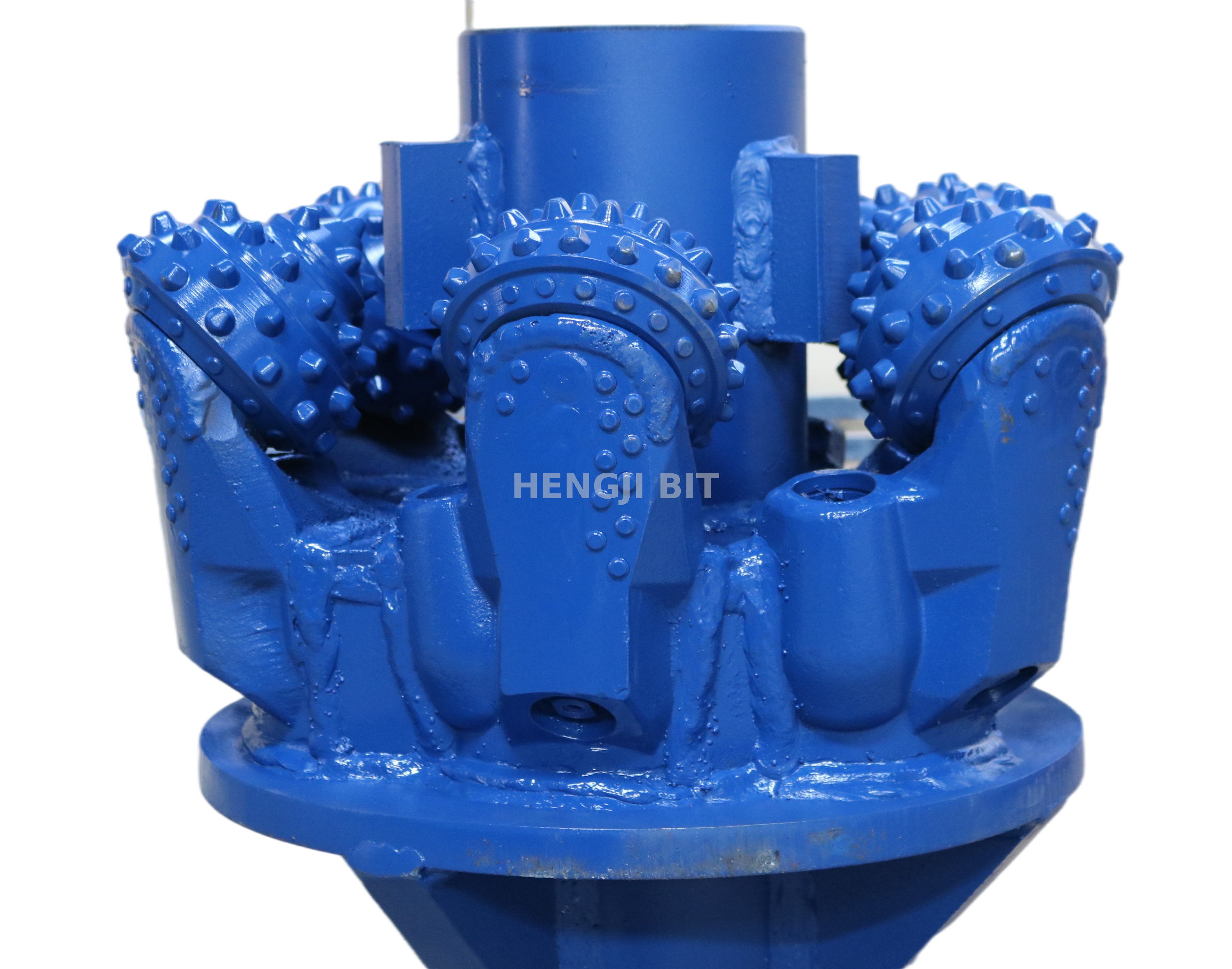

18 '' ट्रिकोन टीसीआई कटर होल ओपनर ड्रिल बिट

वेलबोर इज़ाफ़ा के लिए चीन का विश्वसनीय समाधान, इस होल ओपनर में तीन ओवरसाइज़ टीसीआई शंकु और एक केंद्रीय गाइड पिन के लिए मध्यम-कठोर से हार्ड फॉर्मेशन में ± 3 मिमी व्यास सटीकता के लिए एक केंद्रीय गाइड पिन है। 28 ° शंकु कोण और पेचदार बांसुरी एकसमान छेद वृद्धि सुनिश्चित करते हैं, जबकि टंगस्टन कार्बाइड गेज बटन फ्रेबल सैंडस्टोन में वॉशआउट को 40% तक कम करते हैं। 400KN WOB और 160 ° C ऑपरेशन का समर्थन करते हुए, इसका उपयोग आवरण रनिंग, नमक डोम रिमिंग और जियोथर्मल हीट एक्सचेंजर इंस्टॉलेशन के लिए किया जाता है।

पायलट बिट संगतता के लिए कस्टम गाइड पिन आयाम, 100% अल्ट्रासोनिक परीक्षण, और स्थायी रसद के लिए पर्यावरण के अनुकूल पैकेजिंग।

उपलब्धता स्थिति:
मात्रा:

18-617 2


मूल विशिष्टता

 होल ओपनर आकार

18 इंच

457.2 मिमी

प्रकार

टंगस्टन कार्बाइड सिंगल रोलर शंकु डालें

कटर प्रकार

8 1/2 '' 617

कटर qty।

6 पीसी

बेरिंग के प्रकार

रबर सील जर्नल असर

धागा संबंध

4 1/2 यदि पिन*बॉक्स

प्रयोग

 क्षैतिज दिशात्मक ड्रिलिंग

गठन

उच्च संपीड़ित शक्ति के साथ मध्यम कठिन संरचनाएं, जैसे कि हार्ड शेल, बलुआ पत्थर, चूना पत्थर, डोलोमाइट, आदि।


उत्पाद अवलोकन


18 '' (457.2 मिमी) ट्रिकोन टीसीआई कटर होल ओपनर को मध्यम-हार्ड में मौजूदा वेलबोर को बढ़ाने के लिए इंजीनियर किया गया है, जिसमें टंगस्टन कार्बाइड आवेषण (14 मिमी ऊंचाई) और एक केंद्रीय गाइड पिन (127 मिमी व्यास) के साथ तीन ओवरसाइज़ शंकु की विशेषता है। बिट बॉडी (S45C कार्बन स्टील, HRC 35-40) में एक प्रबलित शंक (API 5B 6 5/8 '' Reg थ्रेड) और 6 द्रव पोर्ट (20 मिमी व्यास) शामिल है, जो 400KN तक WOB और 160 ° C तक तापमान का समर्थन करता है। इसके 28 ° शंकु कोण और कंपित दांत पैटर्न एक समान छेद वृद्धि और स्थिर संचालन सुनिश्चित करते हैं, एक केंद्रीय गाइड पिन के साथ पायलट बिट के सापेक्ष mether 3 मिमी व्यास सटीकता प्रदान करता है।


लाभ


छेद वृद्धि सटीकता


10 मिमी क्लीयरेंस सेंट्रल गाइड पिन (हीट-ट्रीटेड 4140 स्टील, एचआरसी 42-46) पायलट बिट्स (4-12 'आकार) के साथ संरेखण को बनाए रखता है, क्षेत्र परीक्षणों में ओवेलिटी <2% प्राप्त करता है

12 मिमी टंगस्टन कार्बाइड गेज बटन (4 पंक्तियों में व्यवस्थित) नियंत्रण छेद व्यास के विस्तार, वाशआउट को कम करने वाले सैंडस्टोन में 40% तक कम करना

असममित शंकु रिक्ति (150-180 मिमी) रीमिंग के दौरान टॉर्क उतार-चढ़ाव (± 10% विचरण) को कम करता है, होल क्वालिटी इंडेक्स (HQI) में 30% तक सुधार करता है


भारी कर्तव्य निर्माण


15% कोबाल्ट बाइंडर के साथ TCI दांत खंडित चूना पत्थर में छड़ी का विरोध करते हैं (प्रभाव क्रूरता 15j/cm of), मानक TCI को 20% से बाहर करना

असर वाली सतहों पर 50μm इलेक्ट्रोलेस निकेल-फॉस्फोरस चढ़ाना उच्च-क्लोराइड वातावरण में संक्षारण प्रतिरोध प्रदान करता है (CL⁻> 100,000 पीपीएम)

75 मिमी-व्यास शंकु आर्बर्स (उपज शक्ति 900MPA) विचलित वेलबोर में उच्च पार्श्व बलों (50kn) को संभालते हैं (झुकाव> 45 °)


परिचालन स्थिरता


40 मिमी-गहरी पेचदार बांसुरी कम कुंडलाकार वेग (0.5m/s) स्थितियों में कटिंग को रोकती है, जैसा कि ड्रिलिंग इंजीनियरिंग एसोसिएशन (DEA) फ्लो लूप में परीक्षण किया गया है

15 ° बिट चेहरा ढलान उच्च-पारगम्यता क्षेत्रों (k> 100 md) में बिट में अंतर दबाव को कम करता है, अंतर चिपके के जोखिम को कम करता है

संतुलित हाइड्रोलिक्स डिज़ाइन सभी शंकु के लिए समान द्रव वितरण () 5% विचरण) सुनिश्चित करता है, शीतलन और कटिंग को हटाने का अनुकूलन करता है


अनुप्रयोग


तंग छेद (क्लीयरेंस <10 मिमी) में चलने वाले आवरण के लिए वेलबोर इज़ाफ़ा, नमक गुंबद वातावरण में आम

छेद व्यास को बहाल करने के लिए नमक विघटन (जैसे, मैक्सिको नमक के घाटियों की खाड़ी) के बाद संचालन

भूमिगत प्राकृतिक गैस भंडारण सुविधाओं के लिए खुले-छेद कक्ष (5-10 मीटर लंबाई) बनाना

ग्रेनाइट संरचनाओं में भूतापीय हीट एक्सचेंजर स्थापना के लिए छेद व्यास बढ़ाना


सामान


गाइड पिन रक्षक : एंटी-वियर अस्तर के साथ हटाने योग्य स्टील आस्तीन (3 मिमी मोटाई), परिवहन और भंडारण के दौरान गाइड पिन की रक्षा करना

हाइड्रोलिक टेस्ट किट : प्रेशर गेज (0-10,000 पीएसआई, 0.5% सटीकता) ऑन-साइट नोजल फ्लो टेस्टिंग (आईएसओ 17025 मान्यता प्राप्त) के लिए त्वरित-कनेक्ट फिटिंग के साथ

पहनने के लिए प्रतिरोधी जूता : केंद्रीय गाइड पिन के लिए बदली टंगस्टन कार्बाइड जूता (एचवी 1500), अपघर्षक परिस्थितियों में 50 घंटे तक विस्तार योग्य सेवा जीवन


हमें क्यों चुनें


इंजीनियरिंग विशेषज्ञता : कस्टम गाइड पिन आयाम (व्यास, लंबाई) 0.1 मिमी सहिष्णुता के भीतर विशिष्ट पायलट बिट विनिर्देशों से मेल खाने के लिए उपलब्ध है

गुणवत्ता आश्वासन : चरणबद्ध सरणी प्रौद्योगिकी के साथ महत्वपूर्ण घटकों (शंक, कोन आर्बर्स) के लिए 100% अल्ट्रासोनिक परीक्षण (यूटी) (दोष का पता लगाने के लिए)

फ़ील्ड समर्थन : बिट इंस्टॉलेशन और प्रदर्शन अनुकूलन के लिए साइट पर तकनीशियनों, जिसमें टॉर्क और WOB पैरामीटर सिफारिशें शामिल हैं

सस्टेनेबिलिटी फोकस : इको-फ्रेंडली पैकेजिंग (100% पुनर्नवीनीकरण कार्डबोर्ड) के साथ बिट निर्माण (स्टील, टंगस्टन कार्बाइड, निकल चढ़ाना) में उपयोग की जाने वाली 90% पुनर्नवीनीकरण सामग्री
